Tema: TUTORIAL: Medidas de la Zafira B

[Tatlan]

No me suena haber visto esto en el club, pero pudiera ser que sí, de todas maneras adjunto el archivo con las medidas por si hicieran falta para algo.

Tomadas de la Web Oficial de Opel:
(corresponden a la Zafira B II)

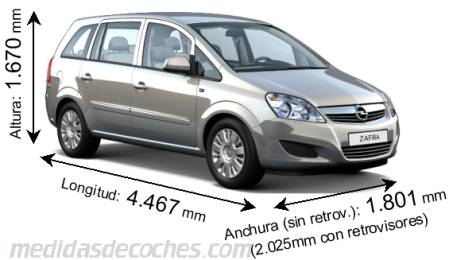

Dimensiones exteriores Distancia entre eje Longitud total (mm) Altura sin carga (mm) Ancho con retrovisores desplegados/plegados (mm) Diámetro de giro (pared a pared / bordillo a bordillo) (m) Dimensiones interiores Volumen de equipaje / espacio de carga (método de medición ECIE) (l) Peso y carga Peso del vehículo Capacidad de depósito de combustible Peso máximo de remolque con freno (12% gradiente) / sin freno (kg) Peso permitido total (kg)

2703 4467 1670 2025 / 1801 11,50 / 11,10 540 1503-1901 58 (CNG: 14L) depende de la motorización: 1000-1500 / 750 2090-2305

Echa una ojeada a esta página

Carrocería Tipo largo x ancho x alto (mm.) batalla/ vía delantera-trasera (mm) peso en vacío/ peso máximo nº asientos homologadas maletero depósito combustible Medidas interiores anchura delante anchura trasera 2ª/ 3ª fila altura asiento delantero-techo altura asiento trasero-techo: plaza lateral 2ª / central /3ª fila hueco acceso pies 2ª / 3ª fila cota habitabilidad: pedales/ respaldo trasero 2ª fila

monovolumen, 5 puertas 4.467 x 1.801 x 1.670 2.703 x 1.488 x 1.512 1.538 kg/ 2.230 kg 7 de 645 a 1.820 litros 58 litros 140 cm 141/ 119 cm 98 - 103 cm 96 / 90 / 91 cm 30 / 24 cm 183 cm

Ésta también es interesante
Datos muy completos, donde hay otros datos adicionales.

Para el modelo Opel Zafira 1.9 CDTI 150cv Edition 2010:

Pesos Masa en vacío: 1528 kg Max. capacidad de carga: 677 kg Max. masa admisible: 2205 kg Max. masa del eje delantero: - kg Max. masa del eje delantero: - kg Max. masa del remolque con freno: 1500 kg Max. masa del remolque sin frenos: 750 kg Max. bola de prensa: 75 kg Max. techo de carga: 75 kg Exterior tamaños Longitud: 4476 mm Ancho: 1801 mm Altura: 1635 mm Distancia entre ejes: 2703 mm Vía delantera: 1488 mm Ancho de vía trasero: 1510 mm

Tamaños Interior Distancia respaldo / pedales: 920-1090 mm Headspace frente: 1000-1050 mm Duración del respaldo delantero: 630 mm Longitud del asiento delantero: 510 mm Entrada delantera altura: 630 mm Frontal Anchura interior: 1450 mm Distancia del respaldo delantero / trasero: 640-820 mm Headspace trasero: 710 mm Asiento trasero reclinable Largo: 990 mm Longitud del asiento trasero: 615 mm Altura del asiento trasero: 440 mm Anchura interior trasera: 400 mm Dist. asiento reclinable 2o/3r fila de asientos: 1455 mm Headspace tercera fila de asientos: 590-850 mm Asiento reclinable Longitud tercera fila de asientos: 930 mm Longitud tercera fila de asientos asiento: 610 mm Altura del asiento de tercera fila de asientos: 380 mm Anchura interior tercera fila de asientos: 250 mm Altura del espacio para el equipaje: -

Zafira B I

Zafira B II



Zafira B OPC

Tomadas de la Web Oficial de Chevrolet México:

[Mig21]

Y no la tienes en color plata

A mi tampoco me suena haberlo visto por aquí.

Por cierto me gustaría tener este dibujo en formato cad, no he conseguido encontrarlo por ahí, así que si alguno lo tiene y me lo pasa le estaría muy agradecido.

Buena información Juan.

[Tatlan]

En formato cad va a ser que no lo tengo, lo siento. Miedo me das tu

[POLLOYVACA]

Pues no,de esto no teniamos nada,gracias Juan

[Melli]

Y pasarlo a tutoriales y bricos en el apartado de general?

[Danitus]

Buen aporte

[TRULY]

y si vinieran medidas interiores, capacidades de maletero y deposito ya estaria super completo.
¿no la tienes en la A tambien Juan?

[Tatlan]

¿no la tienes en la A tambien Juan?

De la A solo he encontrado los dibujitos, sin las medidas

[Tatlan]

Pues las he encontrado aqui las teneis
http://clubzafira.com/index.php/topic,11856.0.html

[TRULY]

lo dicho en el otro post eres un MAQUINON
por cierto ¿donde se notan mas los 15 centimetros de mas que mide la B con respecto a la A? No me imaginaba que seria tanta diferencia

[zaficor]

la A es mucho más alta!! (en algo gana a la B)

[pao]

  muy bueno

[Nando34]

  Gracias por el aporte

[pepetoni]

mola

[el burgo]

Seria la leche si se pusiese tambien las medidas de la B OPC.
Sino me equivoco la OPC en mas baja y mas larga, porlo menos en el modelo B.
Un saludo

[xexi]

Son estas:
Largo / ancho / alto (mm)                   4503 / 1801 / 1625
Batalla / vía delantera - trasera (mm)    2703 / 1488 - 1510
Y 15mm más bajo aunque a mi no me ha tocado en ningún lado.
Salu2

[ertiti]

sabria alguien decirme las medidas po dentro en altura y con el asiento de la 2 fila echado hacia delante? gracias

gracias maguayo me viene de lujo.es que estoy haciendo algunas cosillas en proyesto para poder meter 1 cama de kita y pon y que me quepa algo de comida maleta etc pocas cosas para irte de vacaciones


[Melli]

gracias maguayo me viene de lujo.es que estoy haciendo algunas cosillas en proyesto para poder meter 1 cama de kita y pon y que me quepa algo de comida maleta etc pocas cosas para irte de vacaciones


Eso nos lo tienes que enseñar con fotos, y se me apuras con un brico.

Adonde vais a ir?

[ertiti]

quiero ir a polonia. ya que mi mujer es de alli .y para el verano que viene queremos ir en coche.ya que siempre hemos ido en avion.pero eso se acabo, desde ahora zafi y echale kilometros

maguayo, sabrias decirme si me vale  1 colchon de 137 x 188 x 47   es que lo he visto en carrefur a 1 precio bastante bueno y te regalan 1 de 99 x 188 x 47y el inflador electrico a 12 voltios gracias

[MAguayo]

maguayo, sabrias decirme si me vale  1 colchon de 137 x 188 x 47   es que lo he visto en carrefur a 1 precio bastante bueno y te regalan 1 de 99 x 188 x 47y el inflador electrico a 12 voltios gracias

Si es grande, lo cortas y  listos

Sólo saqué las medidas de la Web que te encontré.  así que no lo sé, tendrás que pillar el metro y arriesgarte.
Teniendo en cuenta que es hinchable, si las medidas son aproximadas (incluso grande) se podría meter,

[ertiti]

gracias de todas maneras, lo dicho metro en la mono y a medir es que salen por 45 euros todo y si entra estara de lujo la zafi mejor que en 1 htel

[crosser46]

Alguien sabe la distancia hasta la puerta con los asientos de la 2º plegados?? El largo que te queda desde los asientos plegados hasta la puerta

[MAguayo]

Actualizado con
